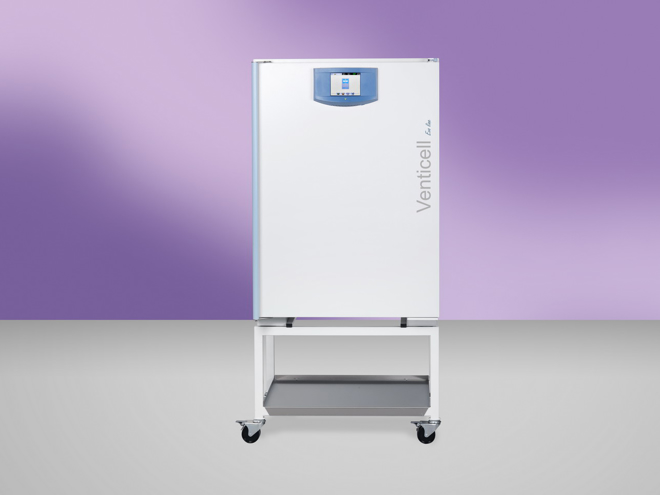

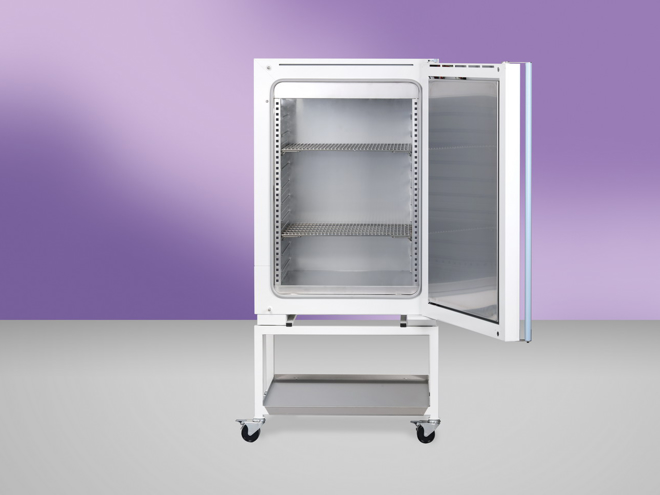

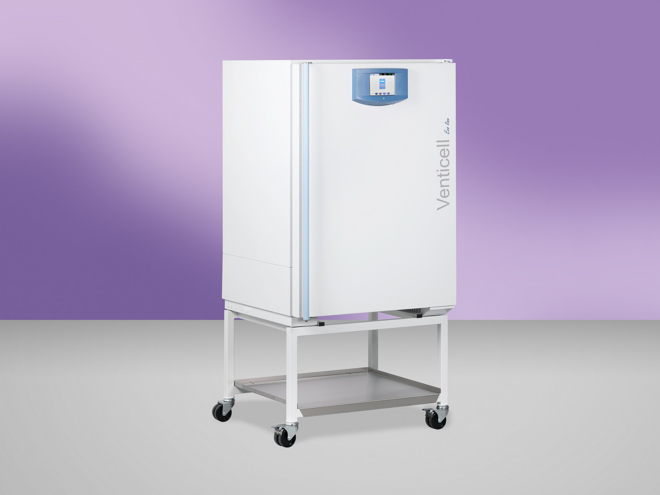

VENTICELL 222 - EVO line

Todas las figuras son ilustrativas y pueden variar ligeramente del producto real.
  • estufa de laboratorio precisa y rápida
  • volumen interior: 222 litros
  • rango de temperatura de +10 °C por encima de la temperatura ambiente a 250/300 °C
  • el sistema de circulación forzada de aire en la cámara garantiza una distribución homogénea de la temperatura en todos los procesos de secado, calentamiento y esterilización de materiales en laboratorios
  • alto confort operativo, control preciso de temperatura y tiempos cortos de ecualización de la temperatura en la cámara después de abrir la puerta
  • la mayor velocidad y precisión de todos los procedimientos de templado aseguran una operación económica, especialmente adecuada para materiales de alta humedad, para pruebas y procesos exigentes y precisos
  • una amplia selección de equipamiento opcional
  • salida para conectar una impresora o PC
  • posibilidad de validación (IQ, OQ)
Estoy interesado en VENTICELL 222 - EVO line
Parámetros técnicos

Interior de acero inoxidable DIN 1.4301

volumen 222 l
fondo 520 mm
ancho 540 mm
altura 760 mm

Bandejas

equipamiento estándar 2 ud.
superficie útil (a × f) 520 × 485 mm
guías para bandejas 10 cantidad máxima
distancia entre guías 70 mm

Peso máximo de la carga por bandeja *)

peso máximo 70 kg/estufa
peso máximo por bandeja 30 kg/bandeja

Número de puertas

1 ud.

Dimensiones exteriores (incluyendo puerta y tirador)

fondo 790 mm
diámetro de conducto de aire exterior / interior 52/49 mm
ancho 760 mm
Hauteur (avec pieds - N) 1095 (N) mm

Embalaje - dimensiones (cartón de tripe capa)

altura (incluyendo palet) 860 mm
ancho 860 mm
altura (incluyendo palet) 1260 mm

Peso

bruto 116 kg
neto 100 kg

Temperatura de trabajo **) (comienzo de la regulación)- VENTICELL / VENTICELL plus

desde 10 °C sobre la temperatura ambiente hasta: 300 °C

Desviación de la temperatura según DIN 12 880 T2 de la temperatura de trabajo con puerta y conducto de aire cerrados, > 50 °C

en el tiempo, aprox. (±) 0,4 °C
en espacio, aprox. (±) % de la temperatura alcanzada 1 %

Tiempo necesario para alcanzar 250 °C con conducto de aire cerrado y voltaje 230 V

70 min

Emisión de calor a 250 °C

990 W

Renovaciones de aire a 250 °C

24 por hora

Parámetros eléctricos - red 50/60 Hz

Potencia máxima 1,9 kW
tensión 230 V
corriente 8,3 A
potencia en espera (stand by) 5 W

*) Las bandejas pueden ocuparse aproximadamente el 50 % de la superficie, de forma que se permita una circulación uniforme del aire dentro de la cámara. Nota: Todos los datos técnicos se refieren a la cámara vacía a 22 °C de la temperatura de los alrededores ± 10 % de oscilación de la tensión (si no hay otras indicaciones), la velocidad del ventilador 100 %, fusión desconectada, iluminación desconectada.

Cambios de diseno reservados.
Valores pueden diferir según los parámetros de la carga y los medios.
Para descargar Equipamiento opcional
Equipamiento opcional
  • Atención
    Todas las figuras son ilustrativas y pueden variar ligeramente del producto real.
  • Clase de termostato de protección según DIN 12880 (ajustable por el usuario)
    El termostato de protección se utiliza para proteger al material expuesto, el propio dispositivo y su entorno en el caso de proceso inesperado o una falla. La temperatura en la cámara se mide y evalúa por un bloque de control independiente. Cuando se superan los límites del termostato de protección, los elementos calefactores se desconectan de la red de alimentación y el calentamiento del armario está parado.
    Clase de termostato de protección según DIN 12880 (ajustable por el usuario)
  • Bandeja cromada
    Bandeja de acero cromado para una circulación de aire óptima.
    Bandeja cromada
  • Bandeja de acero inoxidable
    Bandeja de acero inoxidable AISI 304 para la circulación de aire óptima.
    Bandeja de acero inoxidable
  • Estante de acero inoxidable, perforado
    Estante perforado de acero inoxidable AISI 304 apto para colocar muestras de tamaños pequeños en la cámara. Estante perforado reemplaza la bandeja.
    Estante de acero inoxidable, perforado
  • Cámara sin soportes de bandejas y sin bandejas
    Solo se puede utilizar en combinación con algunas opciones (mayor capacidad de carga de la cámara, sistema de carga, bastidor, 316l).
    (excepto volumen 1212)
    Cámara sin soportes de bandejas y sin bandejas
  • Soporte para tubos de ensayo (Loewenstein)
    Soportes especiales para tubos de ensayo en posición diagonal, típicamente para pruebas de TB. Los soportes se colocan en bandejas estándar.
    Soporte para tubos de ensayo (Loewenstein)
  • Estante para tubos de ensayo Ø 16 mm
    Soportes especiales para tubos de ensayo de Ø 16 mm colocados en posición vertical.
    Estante para tubos de ensayo Ø 16 mm
  • Estante para tubos de ensayo Ø 22 mm
    Soportes especiales para tubos de ensayo de Ø 22 mm colocados en posición vertical.
    Estante para tubos de ensayo Ø 22 mm
  • Bandeja de goteo
    La bandeja de goteo de acero inoxidable soldada para recoger el condensado de las muestras en la cámara.
    Bandeja de goteo
  • Sistema de suspensión soporte para muestras debajo del techo de la cámara
    Sistema de suspensión para muestras largas (por ejemplo, manqueras) para colgar debajo del techo de la cámara para un secado más fácil
    Sistema de suspensión soporte para muestras debajo del techo de la cámara
  • Puerta izquierda
    Bisagras de puerta a la izquierda. El armario con un volumen de 1212 litros no se suministran en la versión izquierda.
    Puerta izquierda
  • Cerradura de la puerta (misma llave por pedido)
    Cerradura de puerta mecánica para el nivel básico de protección. Viene con dos llaves.
    Cerradura de la puerta (misma llave por pedido)
  • Cerradura de la puerta (varias llaves por pedido)
    Cerradura de puerta mecánica para el nivel básico de protección. Viene con dos llaves. Dentro de un conjunto de dispositivos, se distinguen diferentes insertos de bloqueo.
    Cerradura de la puerta (varias llaves por pedido)
  • Cerradura de puerta automática
    El dispositivo está equipado con un mecanismo electromagnético para bloquear-cerrar la puerta. Se puede operar de forma manual o automática.
    Cerradura de puerta automática
  • Recámara de acero inoxidable
    Diseño de acero inoxidable de la camisa del dispositivo, incluido el mango de acero inoxidable AISI 304.
    Recámara de acero inoxidable
  • Sensor PT flexible
    Sensor flexible adicional en la cámara para medir la temperatura de la muestra o en la muestra. No se utiliza para control de temperatura. Los datos adicionales del sensor se muestran en la pantalla como un valor de temperatura adicional. (máx. 4 uds.)
    Sensor PT flexible
  • Sensor PT flexible desde el interior de la puerta
    Sensor flexible adicional de la puerta para medir la temperatura de la muestra o en la muestra. No se utiliza para control de temperatura. Los datos adicionales del sensor se muestran en la pantalla como un valor de temperatura adicional. (máx. 4 uds.)
    Sensor PT flexible desde el interior de la puerta
  • Sensor PT flexible a temperatura de 300 °C
    Sensor flexible adicional para temperaturas más altas.
    Sensor PT flexible a temperatura de 300 °C
  • Pasamuros Ø 25 mm R (centro/centro)
    Un pasamuros con cuerpo de acero inoxidable permite hacer pasar cables, sensores, etc. por la cámara. Ø 25 mm situado a la derecha en el centro de la pared.
    Pasamuros Ø 25 mm R (centro/centro)
  • Pasamuros Ø 25 mm L (centro/centro)
    Un pasamuros con cuerpo de acero inoxidable permite hacer pasar cables, sensores, etc. por la cámara. Ø 25 mm situado a la izquierda en el centro de la pared.
    Pasamuros Ø 25 mm L (centro/centro)
  • Pasamuros Ø 50 mm R (centro/centro)
    Un pasamuros con cuerpo de acero inoxidable permite hacer pasar cables, sensores, etc. por la cámara. Ø 50 mm situado a la derecha en el centro de la pared.
    Pasamuros Ø 50 mm R (centro/centro)
  • Pasamuros Ø 50 mm L (centro/centro)
    Un pasamuros con cuerpo de acero inoxidable permite hacer pasar cables, sensores, etc. por la cámara. Ø 50 mm situado a la izquierda en el centro de la pared.
    Pasamuros Ø 50 mm L (centro/centro)
  • Pasamuros Ø 100 mm R (centro/centro)
    Un pasamuros con cuerpo de acero inoxidable permite hacer pasar cables, sensores, etc. por la cámara. Ø 100 mm situado a la derecha en el centro de la pared.
    Pasamuros Ø 100 mm R (centro/centro)
  • Pasamuros Ø 100 mm L (centro/centro)
    Un pasamuros con cuerpo de acero inoxidable permite hacer pasar cables, sensores, etc. por la cámara. Ø 100 mm situado a la izquierda en el centro de la pared.
    Pasamuros Ø 100 mm L (centro/centro)
  • Pasamuros – forma o posición especial
    Un pasamuros con cuerpo de acero inoxidable permite hacer pasar cables, sensores, etc. por la cámara. Tamaño, forma y ubicación opcional.
    (requiere consulta)
    Pasamuros – forma o posición especial
  • Ventana e iluminación del interior (máx. hasta 250 °C)
    Ventana panorámica de vidrio aislante de tres capas que permite observar las muestras en la cámara, complementada con una iluminación resistente al calor conmutable mecánicamente.
    Ventana e iluminación del interior (máx. hasta 250 °C)
  • Iluminación interior (sin ventana)
    Iluminación interior resistente al calor con interruptor mecánico.
    Iluminación interior (sin ventana)
  • Versión de dos puertas (incluidas las cubiertas en el lado de descarga)
    Permite la carga de material en un espacio y su recogida después del tratamiento térmico en otro espacio - por ejemplo, inserción en un espacio no estéril - "sucio" y recogida después de la esterilización en un espacio estéril - "limpio". Incluye placas de cubierta para empotrar el dispositivo en la pared en el lado de descarga.
    (excepto volumen 1212)
    Versión de dos puertas (incluidas las cubiertas en el lado de descarga)
  • Cubiertas para el lado de carga
    Placas de cubierta para empotrar el dispositivo en la pared en el lado de carga.
    (excepto volumen 1212)
    Cubiertas para el lado de carga
  • Modificación especial de armarios para la tecnología de aisladores
    Un conjunto de modificaciones mecánicas del dispositivo para una conexión firma al aislante de laboratorio.
    (requiere consulta)
    Modificación especial de armarios para la tecnología de aisladores
  • Sistema de carga
    Versión con carro de transporte y carga.
    (excepto volumen 55, 111, 222 )
    Sistema de carga
  • Filtro H13 HEPA 99,95%
    Conexión del filtro HEPA H13 a la chimenea de entrada del dispositivo.
    Filtro H13 HEPA 99,95%
  • Sobrepresión de cámara incl. HEPA H13
    El filtro de sobrepresión HEPA H13 está equipado con un ventilador externo, que empuja el aire ambiente a través del filtro HEPA hacia la cámara y así asegura en la cámara una sobrepresión contra el entorno de unos 20 Pa. Durante la operación del filtro HEPA se sobrepresión, los parámetros de termohomogeneidad pueden deteriorarse.
    Sobrepresión de cámara incl. HEPA H13
  • Filtro H14 HEPA 99,995%
    Conexión del filtro HEPA H14 a la chimenea de entrada del dispositivo.
    Filtro H14 HEPA 99,995%
  • Sobrepresión de cámara incl. HEPA H14 99,995%
    El filtro de sobrepresión HEPA H14 está equipado con un ventilador externo sin regulación de presión, con posibilidad de ajustar la velocidad. Puede afectar la termohomogeneidad en la cámara.
    Sobrepresión de cámara incl. HEPA H14 99,995%
  • Medición de sobrepresión en la cámara
    Solo VC y solo en combinación con la opción "Sobrepresión en la cámara incl. HEPA H14 99,995%"
    (requiere consulta)
    Medición de sobrepresión en la cámara
  • Modificación sin partículas
    Sellado de la cámara y del ventilador para evitar que entren partículas desde el exterior a la cámara.
    Modificación sin partículas
  • Extensión de tubo recta
    Extensión de tubo para salida de aire de la cámara para conexión a aire acondicionado externo (directo).
    Extensión de tubo recta
  • Extensión de tubo de 90°
    Extensión de tubo para salida de aire de la cámara para conexión a aire acondicionado externo (curvado - 90°).
    Extensión de tubo de 90°
  • Extensión de tubo recta (con drenaje de condensado)
    Extensión de tubo para salida de aire de la cámara para conexión a aire acondicionado externo (directo con drenaje de condensados).
    Extensión de tubo recta (con drenaje de condensado)
  • Extensión de tubo de 90° (con drenaje de condensado)
    Extensión de tubo para salida de aire de la cámara para conexión a aire acondicionado externo (curvado - 90° con drenaje de condensado).
    Extensión de tubo de 90° (con drenaje de condensado)
  • Compuerta de aire automática (posición ajustable)
    Es posible ajustar de forma continua la posición de la compuerta para cada segmento de programa. La indicación acústica se produce cuando se abre la compuerta de aire durante la ejecución del programa. Se aplica solo a dispositivos equipados con un interruptor de la compuerta. Permite cerrar y abrir la compuerta de aire mediante programación.
    Compuerta de aire automática (posición ajustable)
  • Modificación del aparato con ruedas a pies ajustables
    Modificación del dispositivo con ruedas y patas regulables para mayor estabilidad.
    (excepto volumen 55, 111, 222)
    Modificación del aparato con ruedas a pies ajustables
  • Modificación del aparato sin ruedas a ruedas
    Modificación del dispositivo sin ruedas a un dispositivo con ruedas para facilitar el movimiento.
    (excepto volumen 404, 707, 1212)
    Modificación del aparato sin ruedas a ruedas
  • Ruedas con pies extensibles (ruedas niveladoras)
    Modificación del dispositivo a ruedas regulables para desplazamiento y mayor estabilidad.
    Ruedas con pies extensibles (ruedas niveladoras)
  • Capacidad de carga mayor / marco de cámara reforzado+marco empotrado
    Refuerzo de la cámara del dispositivo y adición de un marco incorporado con sus propios estantes para aumentar la capacidad de carga del dispositivo.
    (requiere consulta)
    Capacidad de carga mayor / marco de cámara reforzado+marco empotrado
  • Capacidad de carga mayor de estantes
    Estantes especiales de chapa forzada.
    Capacidad de carga mayor de estantes
  • Capacidad de carga mayor del fondo de cámara
    Refuerzo del fondo de la cámara para aumentar la capacidad de carga de los lados de la cámara.
    (requiere consulta)
    Capacidad de carga mayor del fondo de cámara
  • Mesa para el aparato
    Mesa móvil en el diseño del dispositivo para una mayor flexibilidad incl. estante de almacenamiento de documentos.
    (excepto volumen 404, 707, 1212)
    Mesa para el aparato
  • Alarma de puerta abierta
    Alarma de puerta abierta, se puede ajustar el tiempo de apertura.
    Alarma de puerta abierta
  • Calentamiento agresivo
    Funciones de servicio permiten aumentar o disminuir los tiempos de calentamiento. Esta función puede cambiar las propiedades del dispositivo.
    Calentamiento agresivo
  • ECO PLUS
    El equipamiento opcional para la serie Eco amplía el número de segmentos de 2 a 8 para un programa y permite definir rampas de temperatura dentro del programa.
    ECO PLUS
  • Enchufe interno máx. 100 °C (230 V, fusible de 3 A, IP67)
    Enchufe (tensión nominal 230V, fusible 3 A, protección IP67) está colocado dentro de la cámara en la pared lateral.
    (requiere consulta)
    Enchufe interno máx. 100 °C (230 V, fusible de 3 A, IP67)
  • Contacto libre de potencial (BMS) – alarma remota 24V/1A
    El contacto libre de potencial se conecta a un conector al que se puede conectar una tensión de hasta 24V/1 A. Sirve para realizar una alarma remota (en los países anglosajones se llama relé BMS - Relé del sistema de gestión de edificios), es decir, una línea remota, que es interrumpida por un relé de contacto libre de potencial incorporado, transmite información de fallas a otras áreas distintas a las del armario. El relé se abre en todos los estados de error informados en la pantalla.
    Contacto libre de potencial (BMS) – alarma remota 24V/1A
  • Contacto de compuerta externa
    La señal para cambiar la compuerta externa se envía a la bobina del relé detrás de la cámara. Los contactos del relé están conectados al conector en la pata trasera o en tapa trasera con electrónica. El contacto del relé COM está conectado al pin 2 del conector. El contacto del relé NA está conectado al pin 1 del conector. La capacidad de carga del conector es de 230 V/10 A.
    Contacto de compuerta externa
  • Botón de parada de emergencia
    Interruptor principal de hardware con sistema de bloqueo que interrumpe la conexión eléctrica si es necesario.
    (requiere consulta)
    Botón de parada de emergencia
  • Diseño nacional del enchufe eléctrico
    Terminación de la fuente de alimentación según la norma nacional.
    (requiere consulta)
    Diseño nacional del enchufe eléctrico
  • Cambio de temperatura de trabajo
    Aumento de la temperatura máxima de trabajo a 300 °C.
    (para volúmenes 404 l, 707 l en los modelos de acero inoxidable)
    Cambio de temperatura de trabajo
  • Salida análoga 4-20mA
    El dispositivo contiene un convertidor de la cantidad requerida (temperatura, humedad, concentración de CO2) a una salida de 4-20 mA, conectado a una conexión de conector. No es una cantidad leída por el propio dispositivo y convertida a 4-20 mA. El cliente procesa el valor él mismo y también debe garantizar la calibración de los sensores. Los datos no se pueden recopilar mediante WarmComm.
    Salida análoga 4-20mA
  • Software Warmcomm 4 Basic (B)
    WarmComm 4 está diseñado para registrar el curso del control del dispositivo. El programa utiliza la disposición Servidor-Cliente. En esta configuración, los dispositivos monitoreados están conectados a un servidos que registra y almacena los datos obtenidos durante el control. Los usuarios individuales luego acceden a estos datos a través del Cliente. Esta disposición se puede implementar dentro de una sola PC, dentro de una LAN o vía Internet o dentro de la red local.
    Software Warmcomm 4 Basic (B)
  • Software Warmcomm 4 Professional (P)
    WarmComm 4 está diseñado para registrar el curso del control del dispositivo. El programa utiliza la disposición Servidor-Cliente. En esta configuración, los dispositivos monitoreados están conectados a un servidos que registra y almacena los datos obtenidos durante el control. Los usuarios individuales luego acceden a estos datos a través del Cliente. Esta disposición se puede implementar dentro de una sola PC, dentro de una LAN o vía Internet o dentro de la red local.
    Software Warmcomm 4 Professional (P)
  • Software Warmcomm 4 FDA (F)
    WarmComm 4 está diseñado para registrar el curso del control del dispositivo. El programa utiliza la disposición Servidor-Cliente. En esta configuración, los dispositivos monitoreados están conectados a un servidos que registra y almacena los datos obtenidos durante el control. Los usuarios individuales luego acceden a estos datos a través del Cliente. Esta disposición se puede implementar dentro de una sola PC, dentro de una LAN o vía Internet o dentro de la red local.
    Software Warmcomm 4 FDA (F)
  • Impresora externa
    Para imprimir el protocolo sirve la impresora EPSON TM-T20III.
    Impresora externa
  • Software PrinterArchiv
    El programa Printer Archive está diseñado para grabar desde la salida de impresión del dispositivo. Sirve como un reemplazo directo de una impresora física. La grabación se realiza en un formato fijo preestablecido. Opciones más amplias para manipular el protocolo grabado, incluido el archivo o la impresión en una PC de escritorio Windows XP y software superior, se requiere un puerto RS 232 (COM) libre para cada dispositivo conectado, la longitud máxima del cable de conexión es de 15 m. Comuníquese con su distribuidor para conocer los requisitos de hardware.
    Software PrinterArchiv
  • Medición de temperatura interna, 1 punto
    Validación de la distribución de temperatura en la cámara a la temperatura de referencia del usuario (1 punto).
    Medición de temperatura interna, 1 punto
  • Medición de distribución de temperatura, 3 puntos
    Validación de la distribución de temperatura en la cámara a la temperatura de referencia del usuario (3 puntos).
    Medición de distribución de temperatura, 3 puntos
  • Medición de distribución de temperatura, 9 puntos (DIN 12880)
    Validación de la distribución de temperatura en la cámara a la temperatura de referencia del usuario (9 puntos).
    Medición de distribución de temperatura, 9 puntos (DIN 12880)
  • Medición de distribución de temperatura, 27 puntos (DIN 12880)
    Validación de la distribución de temperatura en la cámara a la temperatura de referencia del usuario (27 puntos).
    Medición de distribución de temperatura, 27 puntos (DIN 12880)
  • Documentación de validación
    Documentación IQOQ para implementación durante la instalación en el cliente.
    Documentación de validación
  • Módulo de comunicación plus para EVO
    El equipamiento opcional amplía las capacidades de comunicación de los dispositivos EVO con Ethernet, Wi-Fi y USB Host. Los registros del programa y las pistas de auditoría se pueden exportar en formato CSV a un dispositivo USB conectado a la interfaz USB Host en el módulo de comunicación. La pista de auditoría también se puede exportar en formato XML. También es posible exportar la configuración del programa, la lista de usuarios y la configuración del dispositivo en formato binario para realizar copias de seguridad.
    Módulo de comunicación plus para EVO

Está interesado en VENTICELL 222 - EVO line?

Llámenos, visítenos o complete el formulario de contacto y le responderemos el próximo día hábil.

Llámenos
+49 89 89 92 26 20 Lunes - Viernes de 8:00 a 16:00
No estamos en la oficina ahora
Visítanos
MMM Medcenter Einrichtungen GmbH Semmelweisstrasse 6
D-82152 Planegg / München
Mostrar ruta en el mapa

Por favor complete la consulta no vinculante




Estoy interesado en
